Bien choisir ses câbles et fils électriques ?

Choisir un câble électrique peut s'avérer être un casse-tête si l’on ne dispose pas de quelques notions en électricité. En partant du tableau électrique général pour relier chaque point électrique il est important de choisir des conducteurs différents adaptés à leur utilisation. Autrement dit, l’on n’utilise pas la même section de câble pour raccorder un appareil électroménager et un point lumineux. Pour éviter de s’emmêler les fils, Brico Dépôt vous propose ce guide pour trouver simplement le câble adapté à votre besoin.

Quelle différence entre un fil et un câble électrique ?
Qu’est-ce qu’un fil H07 ?
Comment bien choisir un câble U-1000 R2V ?
Comment bien choisir un câble U-1000 R2V ?

Quelle différence entre un fil et un câble électrique ?

Pour bien commencer il faut faire la distinction entre un fil et un câble électrique.

➔ Le fil électrique

C’est simple, le fil électrique c’est un élément conducteur enrobé dans un élément isolant. La partie conductrice s’appelle « Âme du fil ». Cette partie conductrice peut être constituée de différents métaux choisis pour leurs propriétés conductrices. Ainsi on retrouve des parties conductrices en cuivre, cuivre nickelé ou encore en nickel. On distingue 2 types « d’âme du fil ». Monobrin ce qui signifie que le conducteur est rigide. Multibrin qui par opposition au premier est souple.

La partie qui enrobe le conducteur (l’isolant) est la plupart du temps constituée de plastique. Notamment en (PVC) polychlorure de vinyle mais également en (PE) polyéthylène. Certains fils sont équipés d’un blindage électromagnétique. C’est notamment le cas pour les fils à destination du multimédia. Cela consiste à ajouter une feuille d’aluminium ou un tressage de fils autour du conducteur pour éviter les interférences électromagnétiques.

➔ Le câble électrique

Le câble électrique est seulement le regroupement de plus fils isolés autour d’une gaine isolante. Cette protection peut être simple ou double. En fonction de l’usage et du diamètre du câble on va retrouver de 2 à 5 fils électriques. Les câbles électriques ont 2 fonctions. Tout d’abord permettre la circulation du courant électrique et également la transmission de données (téléphone, multimédia, son etc.).

Avec cette définition en tête découvrez maintenant comment choisir câbles et fils électriques.

Qu’est-ce qu’un fil H07 ?

Comme vu précédemment le fil électrique est composé d’une âme conductrice et d’une enveloppe isolante. Il est utilisé pour l’installation électrique.

> H07V-U : section de câble 1,5 mm2 ou 2,5 mm2
Pour l’installation de circuits d’éclairage, de prises domestiques et de radiateurs.
L’âme est monobrin.

Découvrir les fils H07-U ➔
Fil H07

> H07V-R : section de câble ≥ 6mm²
Pour l’installation d’équipements de cuisson et le câblage de tableaux électriques.

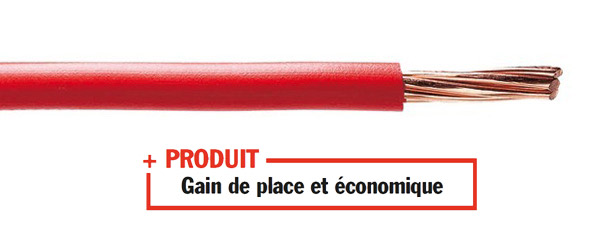

L’âme est multibrin.

Découvrir les fils H07-R ➔
Fil H07

➔ Quels sont les différents usages ?

Différents usages

➔ Comment choisir un fil H07 ?

1 Choisissez la section (mm²) en fonction de la puissance ou de l’intensité de votre installation à équiper.

2 La norme NF C 15-100 impose le vert et jaune pour la terre et le bleu pour le neutre. La phase pourra avoir toute autre couleur que celles-ci.

Comment choisir un fil H07

➔ Choisir un fil H07

> Vendu à la bobine et/ou à la coupe

Choisir un fil H07

> Vendu uniquement à la coupe (compteurs électriques et disjoncteurs).

Choisir un fil H07

Comment bien choisir un câble U-1000 R2V ?

➔ Qu’est-ce qu’un câble U-1000 R2V ?

Câble U-1000 R2V

Un câble est composé de plusieurs fils électriques assemblés dans une gaine protectrice.

UTILISATION:
> arrivée principale d’électricité
> installation de circuits
> alimentation d’appareils électriques

câble U-1000 R2V

➔ Quels sont les différents usages ?

Usage intérieur

Usage extérieur

➔ Comment choisir son câble U-1000 R2V ?

1 Choisir la section (mm²) en fonction de la puissance ou de l’intensité de l’installation à équiper. La couleur sur le câble indique la section (mm²).

2 Choisir le nombre de fils en fonction de l’installation à alimenter.

choisir son câble U-1000 R2V

➔ Comment bien choisir sa section de câble ?

1 Choisir la puissance en watt

2 Choisir la distance en m

3 Identifier la section de câble

Par exemple : pour un abri de jardin situé à 20 mètres du compteur dans lequel seront installés une prise et un éclairage (Environ 3200 Watts), il faut choisir un câble de section 2,5mm².

choisir section câble

Comment bien choisir des câbles souples et multimédia ?

➔ Qu’est-ce qu’un câble souple ?

Câble souple

Différents types de câbles souples

> HO3VVH2-F/HO3VVF : Section de câble 0,75 mm²

Pour l’alimentation de petits appareils électroménagers et autres luminaires. Ne convient pas pour les appareils de cuisson et de chauffage.

câble souple HO3VVH2-F/HO3VVF

> HO5VV-F : Section de câble 1,5 mm² à 6 mm²

Pour l’alimentation d’appareils ou de machines électriques mobiles (ex. : machine à café, mixeur…) ou semi-mobiles (ex. : réfrigérateur, machine à laver…).

câble souple HO5VV-F

> H07RNF : Section de câble 1,5 mm² à 6 mm²

Pour l’alimentation d’engins mobiles et fixes (ex. : tondeuse, bétonnière, groupe électrogène). Câble prévu pour fonctionner à l’extérieur.

câble souple H07RNF

➔ Qu’est-ce qu’un câble multimédia ?

Le câble multimédia est un câble courant faible permettant la transmission d’informations.

> Câble téléphone : Utilisation pour les branchements téléphone.

câble téléphone

> Câble spécifique : Suivant le nombre de fils. Utilisation pour l’interphone, l’alarme, la sonnerie et le téléreport (relevé à distance du fournisseur d’électricité).

câble spécifique

> Câble Hi-Fi : Câblage des équipements audio (y compris dans les véhicules) et home cinéma.
Bon à savoir : Choisissez une section de câble élevée lorsque la distance des câbles est importante entre les enceintes et l’amplificateur.

câble Hi-Fi

> Câble TV Coaxial type 17 ou 19 VATC/VATCA (intérieur), 17 ou 19 PATC/PATCA (extérieur). Le nombre précédant les lettres indique la perte de signal sur une distance de 100 m à une fréquence de 800 MHz. Plus ce nombre est bas, meilleure est la transmission.

câble TV

> Câble réseau Type F/UTP (ou FTP) catégorie 5 E, catégorie 6 et Grade 3TV (ou SAT). Permet la transmission de données dans l’habitat. La vitesse de transmission varie de 1Gbits/s à 10Gbits selon le câble.

câble réseau
