Accessoire gaine électrique

Les tubes en PVC et raccords IRL sont des éléments qui s’intègrent à des travaux touchants au réseau électrique. Chez Brico Dépôt, nous vous proposons une gamme de tuyaux électriques et de raccords ainsi que tous les accessoires nécessaires pour réaliser une installation parfaitement sécurisée.

IRL signifie Isolant Rigide Lisse. Comme toutes les gaines électriques, ce type de produit a vocation à protéger les câbles électriques de tout dommage potentiel engendré par écrasement, comme par le passage de personnes par exemple, et ainsi assurer la sécurité du réseau. Les gaines servent également à regrouper les fils électriques ensemble. Généralement réalisés en PVC gris, les tubes IRL ne sont pas conçus pour être encastrés dans les murs ou cachés derrière les cloisons. Comme ils restent visibles, on les utilise plutôt dans les lieux tels que les garages ou les greniers et non pas dans les pièces de vie.

Les câbles IRL sont vendus sous forme de tubes de différentes longueurs, qui peuvent être recoupés avec une scie en fonction des besoins. Ils se déclinent également en plusieurs diamètres, dont les plus courants vont de 16 à 25 millimètres. Pour les mettre en place, quelques accessoires sont nécessaires.

• Les raccords IRL

Les tuyaux rigides électriques peuvent être reliés entre eux très facilement avec des raccords en té ou des manchons droits. Vous trouverez également des équerres et des coudes pour contourner les angles. Ces éléments se clipsent entre eux et ne nécessitent pas d’autre fixation.

• La fixation murale

Le réseau de tubes IRL peut être fixé aux parois par le biais de clips en forme de C, qui sont vissés au mur. Ceux-ci sont adaptés à un usage avec tous types de matériaux, et peuvent être démontés si nécessaire.

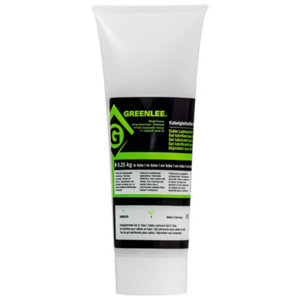

Plusieurs solutions s’offrent à vous pour faciliter le passage des câbles dans le réseau de tubes électriques : Le tire-fil. Cet objet consiste en un dispositif, appelé aiguille, pour attacher les câbles, et d’un fil en nylon suffisamment long pour parcourir la longueur de la gaine. Pour s’en servir, il faut passer l’aiguille dans la gaine et y accrocher les câbles lorsqu’elle ressort à l’autre bout. Ensuite, retirez le tire-fil dans le sens inverse, et les câbles électriques seront entrainés dans le tuyau. Les lubrifiants. Disponibles sous forme de gel ou de bombe, ces produits rendent les fils électriques glissants et facilitent leur passage dans les gaines

Oui, cela est conseillé si vous souhaitez installer des luminaires de jardin, ou pour relier un local extérieur au réseau électrique de votre logement. Les câbles enterrés seront protégés des intempéries et des passants. Réaliser une installation avec des câbles enterrés se déroule en plusieurs étapes : Tracer des plans. Pour faciliter vos travaux, il est préférable de schématiser vos futures installations. Vous pourrez ainsi calculer au plus près la quantité de tubes électriques et de raccords IRL nécessaires. Creuser une tranchée. Celle-ci doit faire au minimum 65 cm de profondeur, ou 80 cm si elle traverse une zone de passage de véhicules. Les gaines électriques doivent passer à une distance minimale de 30 cm des autres réseaux électriques, ou des réseaux d’eau ou de gaz. Placer les gaines et les câbles dans la tranchée, puis combler avec du sable en dessous et par-dessus. Un grillage avertisseur rouge doit être placé au-dessus du passage des gaines afin d’éviter les accidents lors de futurs chantiers, avant de refermer la tranchée et de tasser la terre.
